電磁熱量計

產品詳情
技術選型
典型應用
售后承諾
知識分享
資料下載

產品詳情

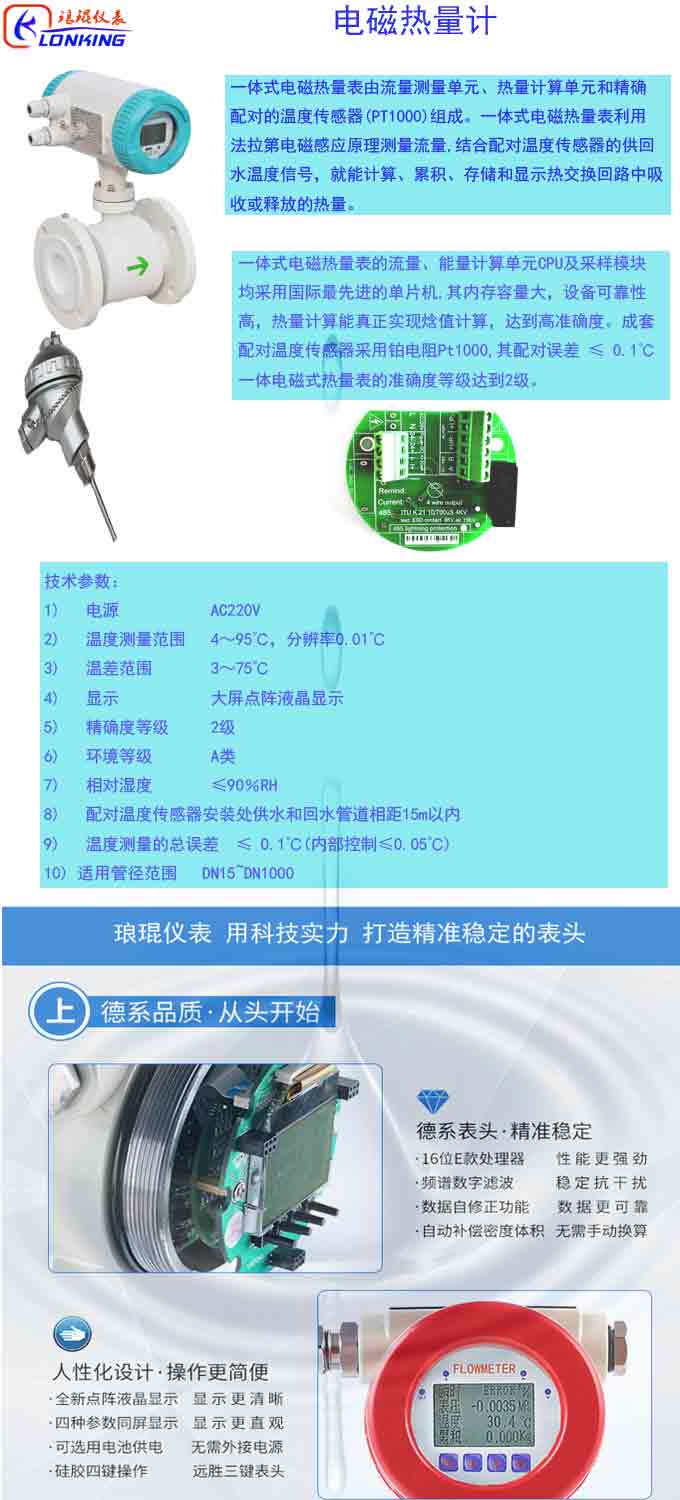

一體式電磁熱量表由流量測量單元、熱量計算單元和精確配對的溫度傳感器(PT1000)組成。一體式電磁熱量表利用法拉第電磁感應原理測量流量,結合配對溫度傳感器的供回水溫度信號，就能計算、累積、存儲和顯示熱交換回路中吸收或釋放的熱量。一體式電磁熱量表的流量、能量計算單元CPU及采樣模塊均采用國際最先進的單片機,其內存容量大，設備可靠性高，熱量計算能真正實現焓值計算，達到高準確度。成套配對溫度傳感器采用鉑電阻Pt1000,其配對誤差 ≤ 0.1℃。一體電磁式熱量表的準確度等級達到2級。

計費原理

根據系統中流量傳感器的流量信號和配對溫度傳感器檢測的供回水溫度信號，以及水流經的時間計算并顯示該系統所釋放或吸收的熱量。熱量以累計形式顯示，單位kWh，最大顯示8位。

計算數學模型為：

式中： ——釋放的熱量，kJ；

_m——流經熱能表中載熱液體的質量，kg/s；

——熱交換回路中入口溫度與出口溫度對應的載熱液體的比焓值差，kJ/kg；

t——時間，s

產品特點：

1) 大屏液晶顯示各參量，還可根據用戶需求提供就地顯示儀表。

2) 全CMOS微功耗電路設計，系統功耗低。

3) 具有通訊模塊，可實現遠傳通訊。

4) 具有閥門控制功能，可以遠程控制閥門開關，便于物業收費管理。

5) 測量機構無運動部件，永無磨損，計量精度不受使用周期影響。

6) 可與機房水泵或主機聯動，在沒有制冷或者供熱時，停止計量，避免系統不使用時，因管道的小流量和小溫差帶來的錯誤的能耗計量。

7) 整體式設計，安裝方便，安全可靠。

8) 采暖和供冷兩用

技術參數：

1) 電源 AC220V

2) 溫度測量范圍 4～95℃，分辨率0.01℃

3) 溫差范圍 3～75℃

4) 顯示大屏點陣液晶顯示

5) 精確度等級 2級

6) 環境等級 A類

7) 相對濕度 ≤90％RH

8) 配對溫度傳感器安裝處供水和回水管道相距15m以內

9) 溫度測量的總誤差 ≤ 0.1℃(內部控制≤0.05℃)

10) 適用管徑范圍 DN15~DN1000

技術選型

KEF電磁流量計選型說明書

LKEF-AB-CD-EFGH-I-JK

編碼說明

A公稱直徑

編碼通徑編碼通徑編碼通徑

030 3 125 125 901 900

060 6 151 150 102 1000

100 10 201 200 122 1200

150 15 251 250 142 1400

200 20 301 300 162 1600

250 25 351 350 182 1800

320 32 401 400 202 2000

400 40 451 450 222 2200

500 50 501 500 242 2400

650 65 601 600 262 2600

800 80 701 700 282 2800

101 100 801 800 302 3000

B 公稱壓力(Mpa)

06- 0.6 (DN700-DN3000)

10- 1.0 (DN200-DN1000)

16- 1.6 (DN-15-DN600)

40- 4.0 (DN-DN150)

C 襯里材料

A 聚四氟乙烯（F4）（DN3-DN1000）

B 聚氯丁橡膠 (DN65-DN3000)

C聚氨酯（DN15-DN600）

D聚全氟乙丙烯（F46）（DN15-DN300）

E加網PFA (DN15-DN2500

D電極材料

A不銹鋼0Cr18Ni12Mo2Ti (DN3-30000)

B哈氏合金B(yǎng) (DN3-DN3000)

C哈氏合金C （DN3-DN1600）

D鈦（DN3-DN600）

E鉑銥合金（DN3-DN600）

F 鉭（DN3-DN600）

G不銹鋼涂覆碳化鎢（DN15-DN1600）

E殼體防護

Ip1 ip65

ip2IP68+IP65(即傳感器IP68+轉換器IP65,其中傳感器為氯丁橡膠或者聚氨酯襯里的非防爆分離型可選)

F防爆說明

ex0 -無

ex1- ExdmⅡCT4 (不含乙炔)

（一體型、IP65、磁鍵或無顯示、DN15-DN600）

ex2- ExdmⅡCT4 (不含乙炔)

（分離型、IP65、磁鍵或無顯示、DN15-DN600）

ex3 -ExdmⅡCT4 (不含乙炔)

（分離型、IP65、轉換器在安全區、DN15-DN1600）

G 附件

0 無

1 接地電極（DN25-DN3000）

2接地法蘭（DN15-DN3000）

3 進口保護法蘭（DN65-DN1600）

4電極刮刀機構 （DN300-DN3000）

H 結構

ER分離型，中英文菜單（DN3-DN3000）

EH一體型，中英文菜單（DN15-DN6000）

*分離型隨表專用電纜10M,如不夠另定貨，一般不超過100m，超過100m協商定貨.

I 電源

A ：85V-265V 45-400HZ

B ：11-40V D.C

C：電池供電型

J轉換器型式

MA：按鍵、雙行顯示、標準輸出

MB;按鍵、雙行顯示、標準輸出、RS485

LA:按鍵、雙行顯示、標準輸出

LB:按鍵、雙行顯示、標準輸出、RS485、HART協議

AA：按鍵、中英文菜單、雙行顯示、標準輸出、RS232

K 地區編碼

華東：01 （上海，浙江、江蘇、安徽、山東）

華北：02 （北京、河北、山西、河南、內蒙古、湖北、湖南）

東北：03 （遼寧、吉林、黑龍江）

華南：04 （廣東、廣西、福建）

西北：05 （陜西、甘肅、青海、寧夏、新疆）

西南：06 （四川、重慶、云南、貴州、西藏）

港、澳、臺：07 （香港、澳門、臺灣）

地區編碼說明：可以在大區域中小區域設定代碼，小區域指省一級的區域，省一級區域內需要備案保護的，編制特殊代碼，編制原則為，大區域，小區域，客戶代碼。如華東上海寶鋼集團，寶鋼申請?zhí)厥獯a（LK）上海代碼為：001，其代碼為：01001LK

選型說明

根據客戶的資料認真選型，可以把客戶投訴降低60%

舉例說明

客戶需要一臺DN600的電磁流量計

介質為:水

管道壓力：0.2-0.4Mpa

管道材質：碳鋼

供電條件：220V AC

流速：0.32-4m/s

輸出為4-20Ma

客戶地:河北

根據條件依次選擇

LKEF–60106-BA-ip1EX00EH1MA02

典型應用

空調系統熱量計量，熱水計量，其他工業用戶熱量計量

售后承諾


技術選型

LKEF瑯琨智能電磁流量計技術特點

1．LKEF智能電磁流量計采用德國威瑯低頻矩形波勵磁技術，德國TDC芯片，反應速度在20微秒以內，測量精度高，始動流量大于0.2m/s以上，精度可達0.3%，特別是重復性好，優于0.1%，在復雜的工況下能保持穩定的測量數據。

2全數字量處理，抗干擾能力強，測量可靠，精度高、流量測量范圍可達150：1

3超低emi開關電源，適用電源電壓變化范圍大，抗emi性能好。

4采用32位嵌入式微處理器，運算速度快, 精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。

5采用smd器件和表面貼裝技術，電路可靠性高。

6管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。

7在現場可根據用戶實際需要在線修改量程。

8測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。

9高清晰度背光lcd顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。

10具有rs485、rs232、hart和modbus等數字通訊信號輸出

11具有自檢與自論斷功能。
